Каква критична роля играят слайдовете в сложното движение на формата?

Вътре в сложна шприцформа движението на един плъзгач може да определи дали частта е произведена безупречно или бракувана. Помислете за формован автомобилен конектор със странично подрязване. Основното ядро ​​и кухината не могат просто да се отворят и затворят, за да освободят частта; подрязването ще бъде уловено. Плъзгащият механизъм трябва да се движи странично, прибирайки страничната сърцевина, преди частта да бъде изхвърлена. Ако слайдът се премести твърде рано, частта се изкривява. Ако се движи твърде късно, частта се напуква. Ако се залепи, мухълът е повреден. Това е критичната роля на слайдовете в сложното движение на формата. Те са компонентите, които позволяват формоването на геометрии, които иначе биха били невъзможни: подрязвания, вътрешни резби, странични отвори и сложни контури. Пързалката не е просто парче стомана; това е прецизен механизъм, който трябва да работи надеждно в продължение на стотици хиляди цикли. Дизайнът, материалите и прецизността на производство на плъзгачите и свързаните с тях компоненти определят успеха на формата.

Значението на слайдовете в сложното движение на формата не може да бъде надценено. Те са компонентите, които трансформират обикновена отворена и затворена форма в сложна производствена система, способна да произвежда сложни части. Те трябва да издържат на високото налягане на леене под налягане, термичния цикъл на процеса и механичното износване при многократно задействане. Те трябва да бъдат точно синхронизирани с отварянето и затварянето на формата. И те трябва да бъдат произведени с толеранси, измерени в микрони. Тази статия ще разгледа критичната роля на слайдовете в сложното движение на формата. Ще разгледаме различните типове слайдове, принципите на проектиране, които гарантират надеждна работа, материалите и производствените процеси, които определят техния живот, и мерките за контрол на качеството, които гарантират прецизност. Ние също така ще предоставим подробни спецификации за нашитеПрецизни компоненти и вложки на форматаот нашата фабрика в Moldburger Mold Industry Co., Ltd.

Съдържание

• 1. Какво е плъзгач за матрица и защо е необходим?
• 2. Какви са различните типове слайдове, използвани в сложни форми?
• 3. Как се задейства и настройва времето за движение на плъзгача?
• 4. Какви материали и обработки гарантират издръжливостта на пързалката?
• 5. Какви принципи на проектиране предотвратяват повреда на слайда?
• 6. Какви спецификации определят висококачествените слайдове и вложки за формите?
• 7. Често задавани въпроси (FAQ)
• 8. Заключение

1. Какво е плъзгач за матрица и защо е необходим?

Плъзгачът на матрицата е механизъм, който движи част от кухината на матрицата или ядрото странично, перпендикулярно на основната посока на отваряне и затваряне на формата. Целта на плъзгача е да формира елементи, които биха предотвратили изхвърлянето на детайла, ако матрицата просто се отвори по главната ос. Тези характеристики са известни като подрязвания. Подрязването може да бъде страничен отвор, вдлъбнатина, резба или всякаква геометрия, която не е подравнена с посоката на отвора на формата. Без плъзгач тези елементи биха били уловени и частта не може да бъде премахната, без да се повреди. Плъзгачът се измества от пътя, преди частта да бъде извадена, позволявайки частта да бъде премахната чисто. Таблицата по-долу обобщава типовете функции, които изискват слайдове.

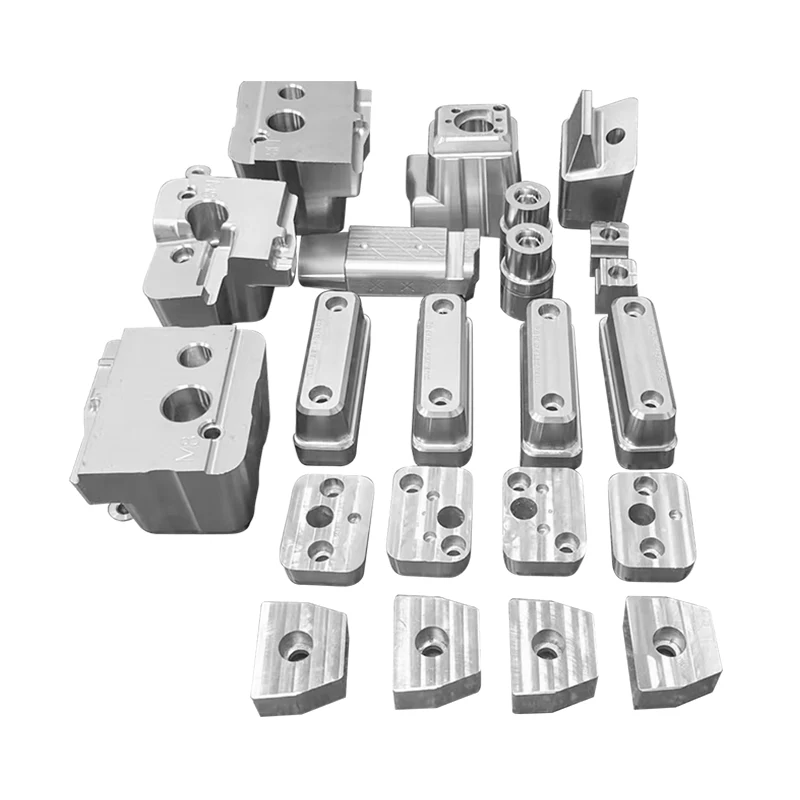

ПриMoldburger Mold Industry Co., Ltd., нашата фабрика е специализирана в проектирането и производството на прецизни компоненти и вложки за форми, включително слайдове. Имаме богат опит в производството на слайдове за сложни форми, използвани в автомобилната, медицинската и потребителската електроника. Нашият инженерен екип работи в тясно сътрудничество с дизайнерите на матрици, за да гарантира, че плъзгащият механизъм е оптимизиран за конкретната геометрия на частта и производствените изисквания.

2. Какви са различните типове слайдове, използвани в сложни форми?

Има няколко вида шейни, използвани в сложни форми, всяка от които е подходяща за различни приложения и геометрия на частите. Най-често срещаните типове са плъзгачът на гърбичния щифт, хидравличният плъзгач, плъзгачът с ъглов щифт и механичният плъзгач. Плъзгачът на щифта на гърбицата е най-често срещаният тип. Той използва ексцентричен щифт, монтиран в основата на формата, за да задейства плъзгача, когато формата се отваря. Щифтът на гърбицата избутва плъзгача странично, когато плочите на формата се отделят. Хидравличният плъзгач използва хидравличен цилиндър за преместване на плъзгача независимо от отвора на формата. Това позволява по-сложно време и по-голяма сила. Плъзгачът с ъглов щифт използва ъглов щифт за преместване на плъзгача при отваряне на матрицата, подобно на плъзгача на щифта с гърбица, но с различна геометрия. Механичният плъзгач използва връзка или механизъм с зъбна рейка и зъбно колело за придвижване на плъзгача. Таблицата по-долу сравнява тези типове слайдове.

В нашата фабрика ние произвеждаме всички видове плъзгачи и свързаните с тях компоненти, включително плъзгащи блокове, плъзгащи релси, щифтове на гърбицата и износващи се плочи. Ние използваме висококачествени материали и прецизна обработка, за да гарантираме, че нашите слайдове работят гладко и надеждно. Нашият инженерен екип може да препоръча подходящия тип плъзгач за вашето конкретно приложение.

3. Как се задейства и настройва времето за движение на плъзгача?

Задействането и времето на движение на плъзгача са от решаващо значение за успеха на сложна форма. Плъзгачът трябва да се движи в точното време в цикъла на формата: след като детайлът се охлади достатъчно, за да устои на деформация, но преди детайлът да бъде изхвърлен. Ако плъзгачът се премести твърде рано, частта може да бъде изкривена или повредена. Ако се движи твърде късно, частта може да е напукана или плъзгачът да се повреди. Времето се контролира от геометрията на щифта на гърбицата или от програмирането на хидравличната система. За плъзгач с гърбичен щифт дължината и ъгълът на гърбичния щифт определят кога плъзгачът започва да се движи и колко далеч изминава. Гърбичният щифт обикновено се монтира в неподвижната половина на матрицата и захваща плъзгача, когато матрицата се отваря. Плъзгачът се движи странично, докато щифтът на гърбицата го натиска. Таблицата по-долу обобщава съображенията за времето за движение на слайда.

Нашата фабрика в Moldburger Mold Industry Co., Ltd. използва усъвършенстван CAD и симулационен софтуер за проектиране и проверка на времето на движение на плъзгача. Можем да симулираме целия цикъл на формата, за да гарантираме, че плъзгачът се движи в точното време и че няма намеса в други компоненти на матрицата. Нашето прецизно производство гарантира, че щифтовете на гърбицата и плъзгащите се блокове са направени до точните размери, необходими за правилно синхронизиране.

4. Какви материали и обработки гарантират издръжливостта на пързалката?

Устойчивостта на една пързалка зависи от материалите и обработките, използвани в нейната конструкция. Плъзгачът трябва да издържа на високото налягане на леене под налягане, триенето при многократно движение и износването на абразивната пластмасова стопилка. Най-често срещаните материали за плъзгачи и техните компоненти са закалени инструментални стомани, като P20, H13 и S7. Тези стомани предлагат комбинация от висока якост, издръжливост и устойчивост на износване. Плъзгащите се повърхности често са покрити или обработени, за да намалят триенето и да удължат живота. Обичайните обработки включват азотиране, хромиране и нанасяне на устойчиви на износване покрития като титанов нитрид (TiN) или диамантеноподобен въглерод (DLC). Таблицата по-долу обобщава материалите и обработките, използвани в нашите слайдове.

В нашата фабрика ние използваме само висококачествени материали и обработки за нашите прецизни компоненти и вложки за форми. Разполагаме с оборудването и експертния опит да извършваме вътрешно азотиране, хромиране и нанасяне на покрития. Ние също така предлагаме набор от стандартни и потребителски износващи се плочи и водещи втулки, за да отговарят на различни дизайни на плъзгачи. Нашата цел е да осигурим слайдове, които работят надеждно през целия живот на формата.

5. Какви принципи на проектиране предотвратяват повреда на слайда?

Дизайнът на плъзгащия механизъм трябва да отчита силите, движението и средата на процеса на леене под налягане. Няколко принципа на проектиране са критични за предотвратяване на повреда на слайда. Първият е адекватното ръководство. Пързалката трябва да се води по пътя си с точност. Това обикновено се постига с направляващи релси и износващи се плочи. Водещите релси трябва да са достатъчно твърди, за да устоят на страничните сили върху плъзгача, а износващите се плочи трябва да осигуряват повърхност с ниско триене. Вторият принцип е правилното подравняване. Плъзгачът трябва да бъде подравнен с кухината на формата и сърцевината. Неправилното подравняване може да причини залепване, износване и повреда на частта. Третият принцип е достатъчно предварително натоварване. Плъзгачът трябва да бъде предварително натегнат към водещите релси, за да се елиминира луфтът. Това гарантира, че плъзгачът се движи плавно и точно. Четвъртият принцип е защита от замърсяване. Плъзгащият механизъм трябва да бъде защитен от пластмасови светкавици, прах и отломки. Това обикновено се постига с уплътнения или капаци. Таблицата по-долу обобщава тези принципи на проектиране.

Нашата фабрика в Moldburger Mold Industry Co., Ltd. следва тези принципи на проектиране при производството на нашите слайдове и вложки. Използваме прецизна машинна обработка, за да гарантираме, че всички компоненти пасват правилно. Използваме висококачествени износващи се плочи и водещи релси, за да осигурим плавно и точно движение. И ние включваме уплътнения и капаци за защита на механизма от замърсяване. Нашата цел е да осигурим слайдове, които работят надеждно през целия живот на формата.

6. Какви спецификации определят висококачествените слайдове и вложки за формите?

Ключовите спецификации за слайдовете и вложките за формите включват материала, твърдостта, толеранса на размерите, повърхностното покритие и покритието. Таблицата по-долу предоставя обобщение на типичните спецификации за нашите прецизни компоненти и вложки за форми.

В нашата фабрика ние произвеждаме нашите прецизни компоненти и вложки за форми, за да отговарят на тези спецификации и много други. Можем да персонализираме материала, твърдостта и покритието според вашите специфични изисквания. Нашата система за контрол на качеството включва проверка на размерите, тестване на твърдостта и измерване на повърхностното покритие, за да гарантираме, че всеки компонент отговаря на нашите високи стандарти.

7. Често задавани въпроси (FAQ)

Въпрос 1: Каква е разликата между слайд и повдигач в матрица?

Отговор: Плъзгач се движи странично, перпендикулярно на посоката на отваряне на формата, за да образува подрязвания отстрани на детайла. Повдигачът се движи под ъгъл, обикновено за образуване на подрязвания от вътрешната страна на детайла или за подпомагане на изхвърлянето. И двата са механизми за формиране на характеристики, които не могат да бъдат формовани с просто право издърпване, но работят в различни посоки и се използват за различни геометрии.

Въпрос 2: Как да определя необходимия ход за слайд?

Отговор: Необходимият ход за плъзгач се определя от дълбочината на подрязването плюс границата на безопасност. Плъзгачът трябва да се прибере достатъчно, за да изчисти напълно подрязването, преди частта да бъде изхвърлена. Като общо правило, ходът трябва да бъде поне 5-10 mm по-голям от дълбочината на подрязване. Точният ход зависи от геометрията на детайла и дизайна на формата. Нашият инженерен екип може да ви помогне да изчислите необходимия ход за вашето конкретно приложение.

Въпрос 3: Какво причинява захващане или завързване на слайд?

Отговор: Плъзгачът може да се заклещи или заклещи поради няколко причини: недостатъчно смазване, замърсяване от пластмасова плоча или отломки, неправилно подравняване на плъзгача или водещите релси, недостатъчно предварително натоварване или износване на водещите релси и износващите се пластини. Редовната поддръжка, включително почистване и смазване, може да предотврати повечето проблеми със задръстване. Ако слайдът се завърже, той трябва да бъде разглобен, инспектиран и поправен преди по-нататъшна употреба.

Въпрос 4: Колко често трябва да се поддържат слайдовете за плесен?

Отговор: Плъзгачите на формата трябва да се проверяват и поддържат на редовни интервали, в зависимост от производствения обем и материала, който се формова. Като обща насока предметните стъкла трябва да се проверяват след всеки 10 000-50 000 цикъла. Проверката трябва да включва проверка за износване, проверка на подравняването и смазване на плъзгащите се повърхности. Превантивната поддръжка може да удължи живота на плъзгача и да предотврати неочакван престой.

Въпрос 5: Могат ли слайдовете да бъдат преоборудвани към съществуваща форма?

Отговор: В някои случаи слайдовете могат да бъдат преоборудвани към съществуваща форма, но това е сложен процес, който изисква внимателно проектиране. Формата трябва да има достатъчно място за плъзгащия механизъм, а основата на матрицата трябва да бъде модифицирана, за да побере гърбичните щифтове или хидравличните цилиндри. Преоборудването често е по-скъпо и отнема много време от проектирането на слайда във формата от самото начало. Нашият инженерен екип може да оцени вашата форма и да ви посъветва дали преоборудването е възможно.

8. Заключение

Плъзгачите играят критична роля в сложното движение на формата, като позволяват производството на части с подрязвания, странични отвори, резби и други елементи, които не могат да бъдат формовани с обикновена отворена и затворена форма. Те са прецизни механизми, които трябва да бъдат проектирани, произведени и поддържани според най-високите стандарти. Материалите, обработките и принципите на проектиране, използвани в тяхната конструкция, определят тяхната надеждност и живот. Нашата фабрика в Moldburger Mold Industry Co., Ltd. е специализирана в производството на прецизни компоненти и вложки за форми, включително плъзгачи, плъзгащи блокове, щифтове на гърбицата и износващи се пластини. Разполагаме с опит и оборудване за производство на висококачествени компоненти, които отговарят на най-взискателните изисквания. Нашият инженерен екип работи в тясно сътрудничество с нашите клиенти, за да гарантира, че всеки компонент е оптимизиран за тяхното конкретно приложение.

Независимо дали проектирате нова форма или поддържате съществуваща, ние ви каним да се свържете с нас, за да обсъдим вашите изисквания. Ние можем да предоставим мостри, технически данни и помощ при проектиране. Нашият ангажимент към качеството и удовлетвореността на клиентите ни направи доверен партньор за производителите на форми и формовчици по целия свят.

Свържете се с Moldburger Mold Industry Co., Ltd. днесза да обсъдим вашите изисквания за прецизни компоненти и вложки на формата и да откриете как нашите слайдове могат да подобрят производителността и надеждността на вашите сложни форми.
